大倾角皮带输送机和普通皮带输送机的区别

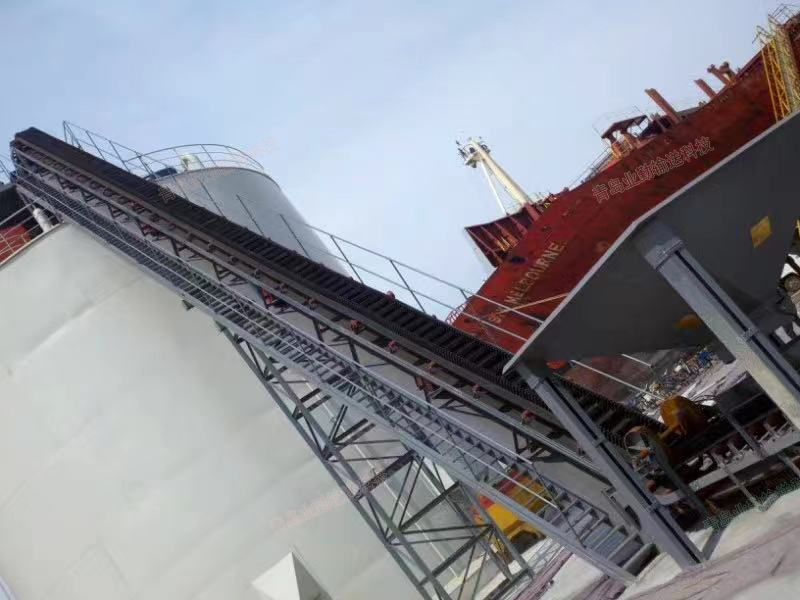

在散料转运环节，有一个很现实的矛盾：工艺布局需要把物料从低处送到高处，但普通平皮带输送机一旦倾角超过18°—20°，物料就开始下滑、滚落，撒料严重；改用斗式提升机，又面临卡链、飘链、维护频繁的问题。 大倾角皮带输送机，正是为了在有限空间内完成大角度连续提升而设计的一种特种带式输送设备。 大倾角皮带输送机和普通皮带输送机的区别，在“结构”而不是“角度” 很多人容易把“大倾角皮带输送机”理解成“把普通皮带机的角度调大一点”。实际上，两者的承载逻辑完全不同。 普通皮带机依靠物料与皮带表面的摩擦力来“托住”物料，倾角增大后，重力沿斜面向下的分量迅速超过摩擦力的约束能力，物料必然下滑。

大倾角皮带输送机的做法，是在结构上增加了一道物理屏障：波状挡边负责“拦”，横隔板负责“挡”，基带负责“承”。 三者形成匣形斗，物料被限制在一个个独立的小格子里，输送倾角因此可以做到0°到90°，甚至在90°垂直状态下也能连续提升。换句话说，它不是靠“摩擦力硬扛”，而是靠结构“兜住”物料来完成大角度输送。 核心结构拆解：三个部件关系着它能不能“兜得住” 波状挡边：挡边的高度直接影响着单次“兜料”的空间。标准挡边高度一般在40mm到400mm之间，带宽覆盖300mm到1400mm。挡边不是平直的，而是呈波形，目的是在设备经过凸弧段和凹弧段时能够自由伸缩，避免因弯折而撕裂。 横隔板：横隔板不是随便装的，它的型式必须和输送倾角匹配。倾角1°~18°可以不加横隔板；18°~40°用T型；40°~60°用C型；60°~90°用TC型。如果倾角大而隔板型式选低了，物料在提升过程中仍然可能从隔板上方“翻”过去，造成回流和撒料。 基带：基带本身仍然是平型橡胶带，但它要同时承载挡边、隔板和物料的重量，还要在凸凹弧段反复弯折。因此基带的芯层强度和接头工艺，直接关系到整条输送带的使用时间。普通工况下常用EP帆布芯层，特殊工况则需要对应调整材质。
